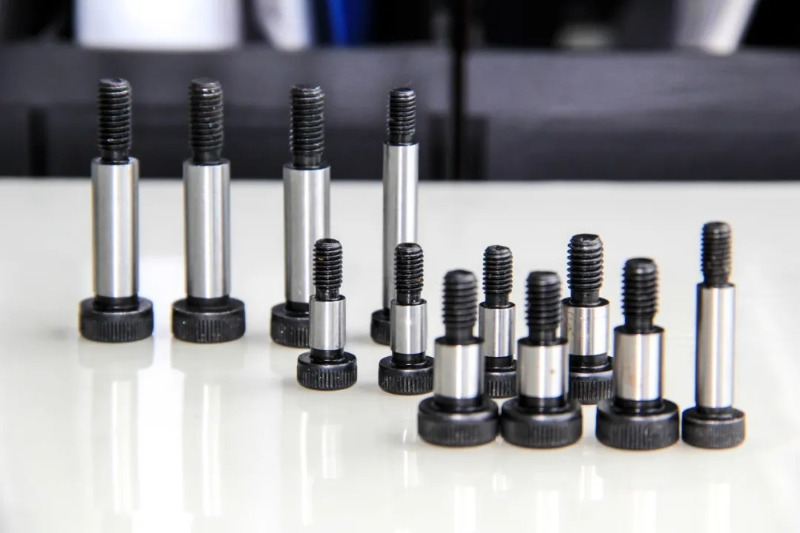

Wat is een schouderbout van klasse 12,9?
Een cijfer van 12,9 schouder bout , ook bekend als asschouderschroef of interne zeshoekige schouderbout, is een uiterst nauwkeurig bevestigingsmiddel met een gladde schouder en gedeeltelijke schroefdraad, speciaal ontworpen voor toepassingen met hoge sterkte en precisiebewegingen.

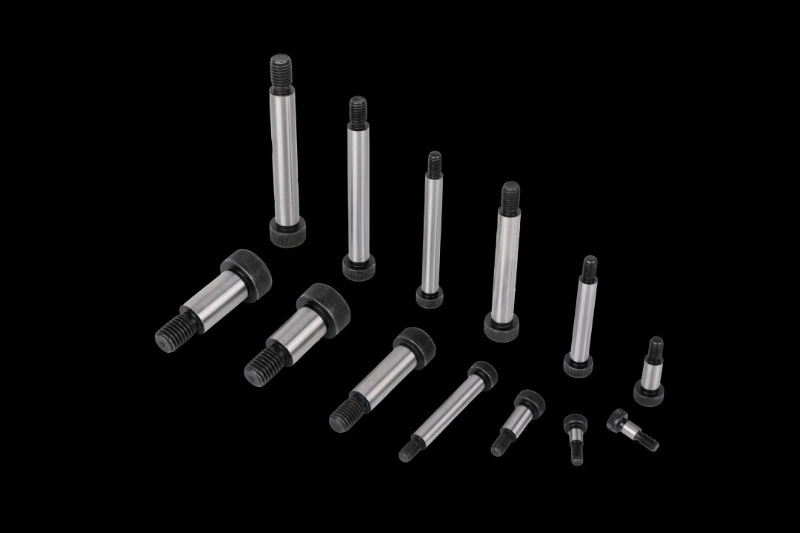

Kenmerken
Structurele kenmerken
De plugbout van klasse 12.9 bestaat uit drie belangrijke onderdelen:
Boutkop: Vaak ontworpen met interne of externe zeshoekige koppen voor eenvoudige installatie en verwijdering met hoog koppel.
Gladde schouder: Nauwkeurig bewerkt om de stabiliteit van roterende of glijdende componenten te garanderen.
Draadeind: Gebruikmakend van een ontwerp met gedeeltelijke schroefdraad om een veilige grip te garanderen en het draagvermogen te verbeteren.
Belangrijkste kenmerken
Ultrahoge sterkte: Gemaakt van gelegeerd staal (zoals SCM435), met een treksterkte ≥1220 MPa, wat betrouwbaarheid bij toepassingen met hoge belasting garandeert.
Precisietoleranties: De schouderdiameter, lengte en coaxialiteit worden strikt gecontroleerd om een nauwkeurige positionering en glijdende pasvorm van mechanische componenten te garanderen.
Slijtvast en duurzaam: Oppervlaktebehandelingen omvatten afschrikken, zwart maken, fosfateren of vernikkelen, waardoor de slijtvastheid en corrosieweerstand worden verbeterd.
Prestaties met hoog koppel: Bestand tegen hoge aanhaalmomenten, geschikt voor zware machines en hoogdynamische belastingomgevingen.
Toepassingen van schouderbouten van kwaliteit 12.9
Vanwege de hoge sterkte, precisiebewerking en bewegingsaanpassingsvermogen wordt de schouderbout van klasse 12,9 veel gebruikt in veel industrieën, vooral in scenario's met hoge belasting en hoge precisie-eisen.

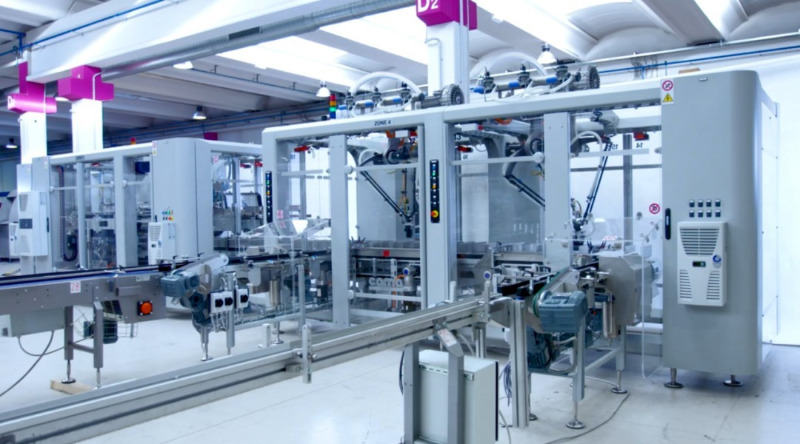

Machine-uitrusting
In geautomatiseerde machines, precisiewerktuigmachines en productielijnapparatuur worden schouderbouten gebruikt om componenten te ondersteunen en te verschuiven, waardoor de soepele werking van de apparatuur wordt gegarandeerd.
Glijrails en geleidingsmechanismen: Garandeer de nauwkeurigheid van lineaire of roterende bewegingen.
Transmissiesystemen: Gebruikt als bevestigingsbouten voor drijfstangen en lagerzittingen, waardoor slijtage aan bewegende delen wordt verminderd.
Mallen en gereedschappen: Armaturen voor vaste positionering en klemming, waardoor de productienauwkeurigheid wordt verbeterd.

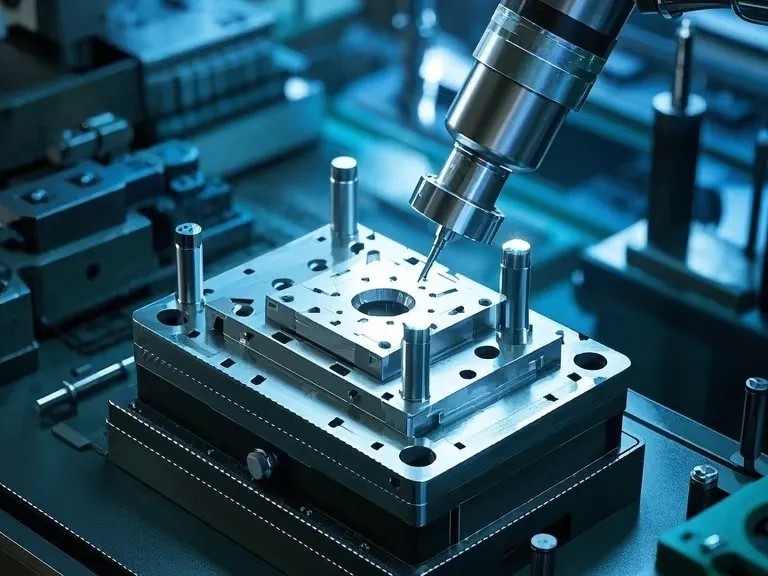

Vorm productie
Spuitgietmatrijzen: Wordt gebruikt voor schuifregelaars, geleideplaten en positioneringsmechanismen om een soepele opening en sluiting van de mal te garanderen.
Stempelmatrijzen: Wordt gebruikt voor het bevestigen van geleidepennen en schuifconstructies om de levensduur en precisie van de matrijs te verbeteren.

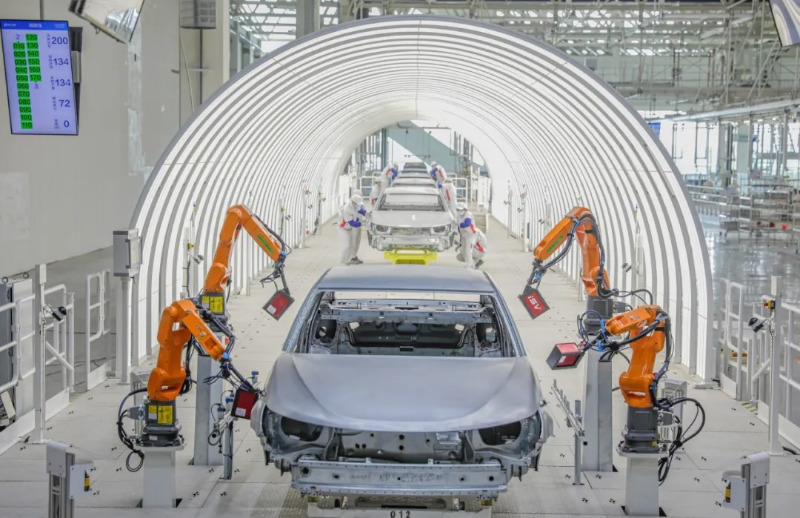

Auto-industrie
Schouderbouten van klasse 12.9 worden veel gebruikt in de autoproductie voor motoren, ophangingssystemen en remsystemen.
Motorcomponenten: Verbind tuimelaars, drijfstangen en klepmechanismen en zorg voor stabiliteit tijdens gebruik op hoge snelheid.
Ophangsystemen: Maak gebruik van schokdempers en draagarmverbindingen om hoogfrequente trillingen en schokken te weerstaan.
Remsystemen: Wordt gebruikt in remklauwen en glijrails en biedt weerstand tegen hoge temperaturen en een hoog draagvermogen.

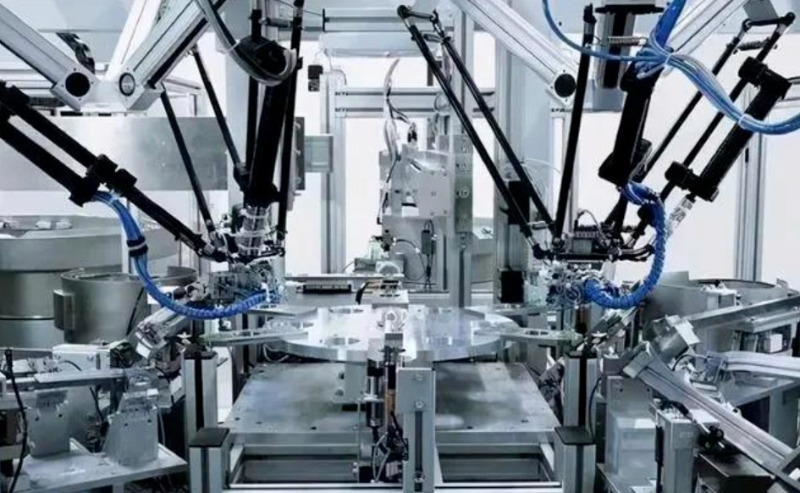

Elektronische en automatiseringsapparatuur
Robotgewrichten: Gebruikt als roterende assen om een nauwkeurige positionering en flexibele beweging van robotarmen te garanderen.
Geautomatiseerde assemblagelijnen: Gebruikt voor sliders en geleidingsapparaten om de stabiliteit en precisie van apparatuur te verbeteren.
Lucht- en ruimtevaart
Vluchtcontrolesysteem: Wordt gebruikt om de rotatie en verbinding van bedieningsoppervlakken, kleppen en andere componenten te regelen.
Satelliet robotarm: Biedt een zeer nauwkeurig roterend draaipunt, wat stabiliteit en betrouwbaarheid garandeert.

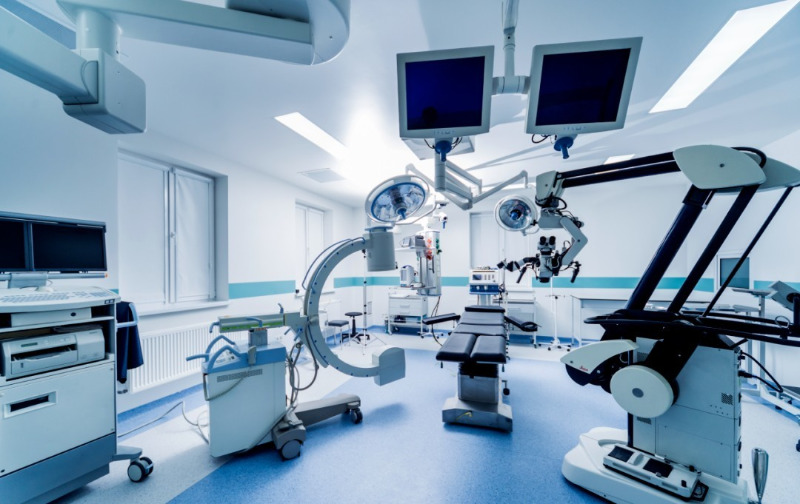

Medische apparatuur
Röntgenapparatuur en CT-scanners: Wordt gebruikt voor schuifrails en bewegende delen om een nauwkeurige werking van de apparatuur te garanderen.
Chirurgische robots: Wordt gebruikt voor robotarmgewrichten om nauwkeurige controle en stabiliteit te garanderen.
Productieproces van schouderbout van klasse 12,9
Belangrijkste materialen
Gebruikelijke materialen voor schouderbouten van klasse 12.9 zijn onder meer:
SCM435 (gelegeerd staal): Goede taaiheid en weerstand tegen vermoeidheid, geschikt voor omgevingen met impactbelasting.
Roestvrij staal (304, 316L): Corrosiebestendig, maar met een lagere sterkte, meestal gebruikt in voedsel en medische apparatuur.
Productieproces
1. Materiaal snijden: Precisiesnijden van staven van hoogwaardig staal.
2. CNC-precisiebewerking: Draaien van de boutkop, schouder en schroefdraadgedeelte om strikte toleranties te garanderen.
3. Draadbewerking: Draadrollen om de sterkte en levensduur van vermoeidheid te verbeteren.
4. Warmtebehandeling: Afschrikken en temperen om de hardheid en slijtvastheid te verbeteren.
5. Oppervlaktebehandeling: Galvaniseren, zwart maken en fosfateren om de corrosieweerstand te verbeteren.
6. Kwaliteitscontrole: Met behulp van een coördinatenmeetmachine, hardheidstest en koppeltest om hoge precisie en consistentie te garanderen. Het is corrosief maar heeft een lagere sterkte en wordt meestal gebruikt in voedsel en medische apparatuur.
Industrienormen
De productie van borstbouten moet voldoen aan internationale normen om hun prestaties en betrouwbaarheid te garanderen.
ISO7379: Standaard voor afmetingen, materialen en toleranties van metrische borstbouten.
DIN 923: Duitse standaard, veel gebruikt op de Europese markt.
ASME B18.3: Specificaties voor Amerikaanse standaardschouderbouten, toepasbaar op de Noord-Amerikaanse markt.
JIS B1180: Japanse norm, gebruikt bij de productie van precisiemachines.
Deze normen specificeren de schouderdiameter, lengtetoleranties, draadspecificaties, treksterkte en oppervlaktebehandeling om de stabiliteit en compatibiliteit van bouten in zware omstandigheden te garanderen.
Hoe kies je de juiste schouderbout?
Houd bij het selecteren van schouderbouten rekening met de volgende factoren:
Laadvereisten: Bepaal de vereiste treksterkte en vermoeiingslevensduur.
Schouderafmetingen: Zorg voor compatibiliteit met glijdende of roterende componenten.
Draadspecificatie: Selecteer de juiste metrische of imperiale draad voor de apparatuur.
Oppervlaktebehandeling: Kies een anticorrosiecoating, zoals galvaniseren, zwart maken of fosfateren.
Schouderbouten van klasse 12.9 zijn cruciaal in machines, autoproductie, matrijzenbouw, automatisering en ruimtevaart vanwege hun hoge sterkte, nauwkeurige toleranties en aanpassingsvermogen aan dynamische bewegingen. Hun strenge productienormen en superieure prestaties maken ze tot een kernproduct in de markt voor hoogwaardige bevestigingsmiddelen.
Heeft u in uw branche schouderbouten van klasse 12,9 gebruikt? Deel gerust uw ervaring!
