1. Flat pad

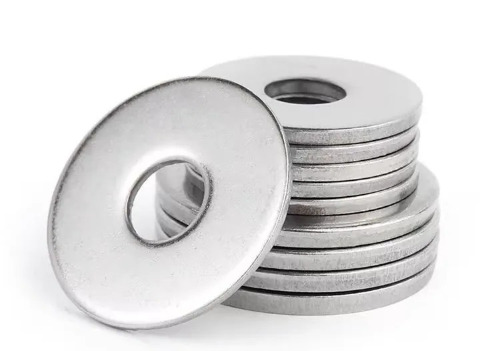

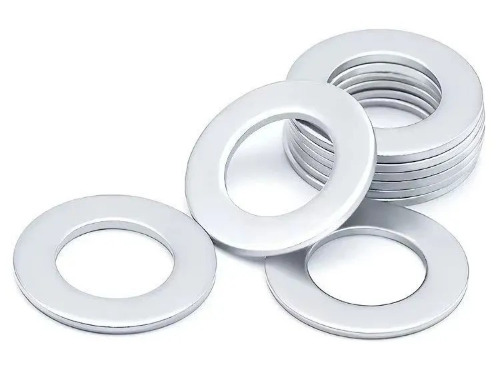

Een platte wasmachine is een cirkelvormige metalen wasmachine met een gat in het midden. Het is meestal gemaakt van ijzeren plaat, roestvrij staal en andere materialen via een stempels. De vorm is vergelijkbaar met een platte ring.
Wat is een platte wasmachine?
Platte sluitringen, ook bekend als platte sluitringen, zijn veel voorkomende mechanische onderdelen die voornamelijk worden gebruikt om een plat contactoppervlak te bieden tussen bevestigingsmiddelen zoals bouten en moeren en connectoren. Platte sluitringen zijn meestal gestempeld van metalen materialen en zijn cirkelvormige vorm met een gat in het midden. De grootte en specificaties van het gat kunnen worden aangepast volgens specifieke behoeften.
De belangrijkste functie van platte sluitringen
Verhoog het contactgebied
Een van de belangrijkste functies van platte sluitringen is om slijtage en schade effectief te verminderen door het contactgebied tussen de schroef en de machine te vergroten. Wanneer er geen platte wasmachine is, kan het contactoppervlak tussen de schroef en de machine op een klein punt worden geconcentreerd, waardoor grote druk wordt veroorzaakt, wat direct de levensduur van de apparatuur na verloop van tijd zal beïnvloeden. Platte sluitringen beschermen de belangrijkste delen van de apparatuur door dit contactgebied te vergroten.
Druk verspreiden
Platte sluitringen worden voornamelijk gebruikt om de druk te verminderen. Wanneer de axiale kracht van het vasten van sommige delen groot is, is het gemakkelijk om de sluitringen in een schijfvorm te drukken. Op dit moment kan het materiaal worden gewijzigd en kan de hardheid worden verhoogd om het probleem op te lossen. Platte sluitringen kunnen de druk effectief verspreiden en schade veroorzaken veroorzaakt door overmatige lokale druk.
Voorkom schade

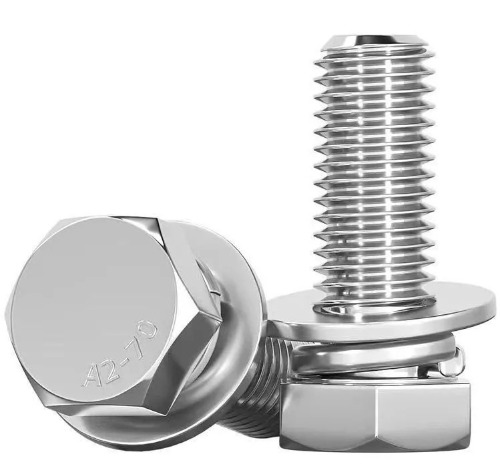

Platte sluitringen kunnen de schade elimineren die veerringen kunnen veroorzaken aan het oppervlak van de machine bij het verwijderen van schroeven. Bij gebruik, een veerwasser en één platte wasmachine moeten worden gebruikt, de platte wasmachine bevindt zich naast het oppervlak van de machine en de veerring is tussen de platte wasmachine en de moer. Dit kan het oppervlak van de machine beschermen tegen schade door de veerring.
Gebruik in combinatie
Platte sluitringen worden meestal gebruikt in combinatie met veerringen om het beste aanscherping effect te bereiken. De platte wasmachine past op het machineoppervlak, terwijl de veerring tussen de platte wasmachine en de moer wordt geplaatst. Deze combinatie kan de druk beter verdelen en dus betere bescherming bieden.
Flat Pad Application Scenario's
Gewone boutverbinding
In gewone mechanische onderdelenverbinding kunnen platte sluitringen het contactoppervlak tussen bouten, moeren en verbonden onderdelen vergroten, druk verspreiden, de lokale druk verminderen en schade aan het oppervlak van verbonden onderdelen voorkomen. Bij het productie van meubels kunnen platte sluitringen bijvoorbeeld worden gebruikt om tafels te repareren om ervoor te zorgen dat de tafel stabiel is en niet schudt; In elektrische apparatuur kunnen platte sluitringen worden gebruikt om printplaten te beschermen om schade veroorzaakt door trillingen te voorkomen.
Vaak gedemonteerde boutverbinding
Wanneer bouten vaak moeten worden gedemonteerd, kan het gebruik van platte sluitringen het demontageproces vereenvoudigen en het oppervlak van de verbonden delen beschermen. De inspectiepoorten van sommige apparatuur, de aansluitende bouten van beweegbare onderdelen, enz., Vlakke sluitringen kunnen bijvoorbeeld de directe wrijving tussen de bouten en de verbonden onderdelen verminderen, oppervlakte -krassen vermijden en de levensduur verlengen.
Compensatie voor afwijking van het boutgat
In sommige gevallen, om de boutgaten tussen de twee verbindende delen nauwkeurig overeen te komen, kan het nodig zijn om de diameter van het gat te vergroten om de positie -afwijking te compenseren. Wanneer het boutgat de standaardgrootte overschrijdt, kunt u overwegen een platte wasmachine te gebruiken. Bovendien is het boutgat soms ontworpen als een lang gat zodat de installatiepositie van het werkstuk binnen een bepaald bereik kan worden aangepast om de installatie en aanpassing te vergemakkelijken. In dit geval kan het nodig zijn om een verdikte platte wasmachine of een speciale wasmachine te gebruiken.
Verminder de drukspanning op het drukdragende oppervlak
Wanneer de boutsterkte hoog is en de drukspanning van de verbonden delen laag is, kunnen platte sluitringen helpen de drukspanning op het drukdragende oppervlak te verminderen. Wanneer bijvoorbeeld sommige bouten met hoge sterkte worden gebruikt met verbonden delen gemaakt van zachtere materialen, kunnen platte sluitringen de druk van de bouten gelijkmatig naar het oppervlak van de verbonden delen verdelen, waardoor de verbonden delen worden vervormd of beschadigd vanwege overmatige lokale druk.
Veel voorkomende materialen van platte sluitringen

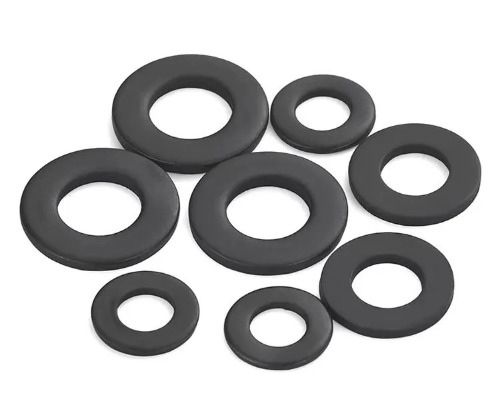

Koolstofstaal materiaal
Voor platte sluitringen zijn de meest gebruikte koolstofstaalmaterialen: ST12, ST13, Q235, Q215, Q195, enz. Ze zijn allemaal geschikt voor platte sluitringen op 100HV-niveau (opmerking: 100HV verwijst naar de oppervlaktehardheid van de sluitringen); 08f, 08ai, 10, 10f, enz. Zijn geschikt voor platte sluitringen met een oppervlaktehardheid van ongeveer 110HV; 45, 50, 60, 70 staal of 65 mn staal zijn geschikt voor platte sluitringen met een oppervlaktehardheid van 200HV of zelfs 300HV.

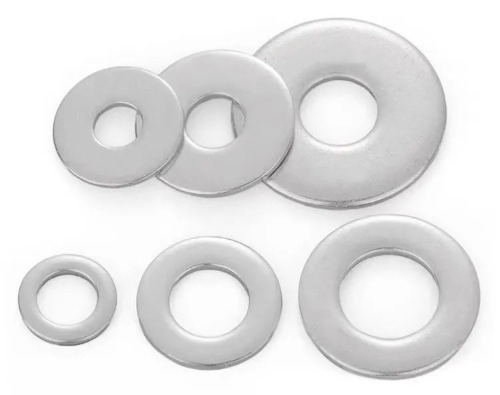

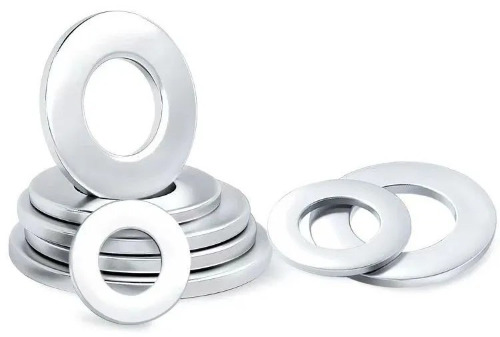

Roestvrijstalen materiaal
De meest voorkomende zijn 304, 304 (18 - 8), 316, 316L, enz. De voordelen van roestvrij staal zijn corrosiebestendigheid, roestweerstand, hoge precisie, glad oppervlak zonder braam, goede taaiheid, niet gemakkelijk te breken, enz., Maar de prijs is relatief duur.

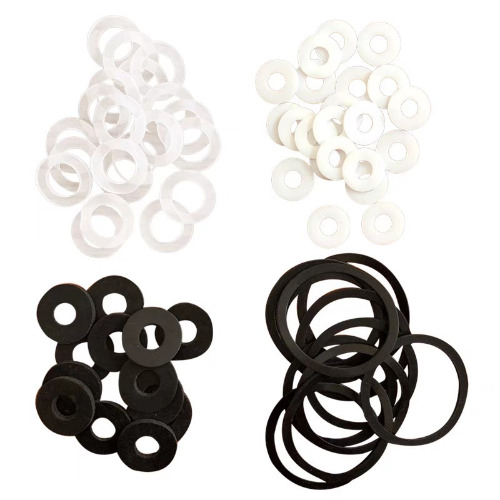

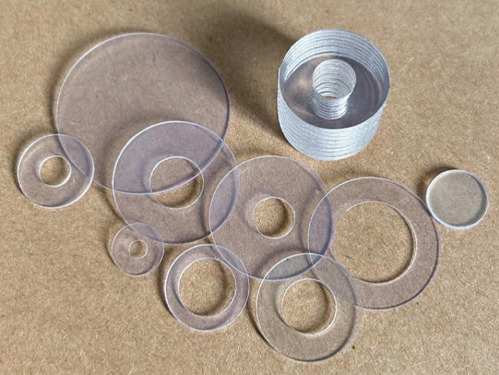

Plastic materiaal
Veel voorkomende plastic materialen zijn PA66, PA66 30% glasvezel, PA66 50% glasvezel, PC, PP, PP, PVC, PVDF, enz. Plastic platte sluitringen hebben niet alleen weinig productiekosten, maar hebben ook isolatie -eigenschappen. In sommige speciale gelegenheden kunnen ze een rol en effect spelen dat koolstofstaal en roestvrij staal niet kunnen vervangen.
Rubbermateriaal
Zoals nitrilrubber, fluororubber, chloropreenrubber, styreen-butadieenrubber, EPDM-rubber, enz. Platte kussens van dit type materiaal hebben een goede zachtheid en zijn geschikt voor lage temperatuur en gemiddelde drukomgevingen. Sommige materialen hebben bepaalde zuur- en alkali -resistentie en verouderingsweerstand.
Andere materialen

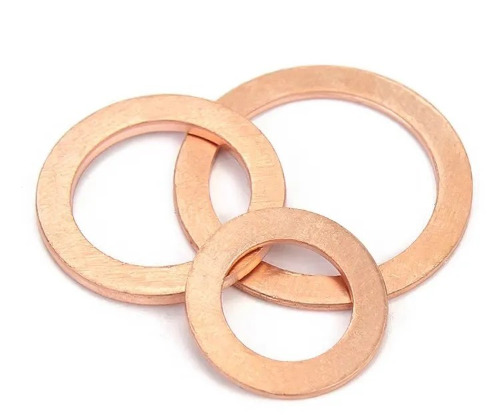

Sommige fabrikanten kunnen ook platte kussens bieden gemaakt van koper, aluminium en andere materialen. Koperen pads hebben bijvoorbeeld een goede thermische geleidbaarheid en corrosieweerstand, lage wrijvingscoëfficiënt en worden vaak gebruikt bij hoge temperatuur en hoge druk.
2. Beschrijvingen voor gebruik
Installatie specificaties: Zorg ervoor dat de platte pakking strak past bij het contactoppervlak om kantelen of verkeerde uitlijning te voorkomen die het afdichtingseffect beïnvloedt.
Environmental Adaptation: Roestvrij staal heeft de voorkeur in vochtige of corrosieve omgevingen en er moet aandacht worden besteed aan afdichting en behoud om de levensduur te verlengen.
Regelmatige inspectie: Na langdurig gebruik is het noodzakelijk om te controleren of de pakking is vervormd of beschadigd is en deze op tijd te vervangen om de betrouwbaarheid van de verbinding te behouden.
Door redelijke selectie en gestandaardiseerd gebruik kunnen platte pakkingen de stabiliteit en veiligheid van mechanische verbindingen aanzienlijk verbeteren
Samenvattend zijn platte pakkingen een belangrijke mechanische component, voornamelijk gebruikt om het oppervlak van de connector te beschermen, het contactgebied te vergroten en te voorkomen dat de bevestigingsmiddelen losmaken. Bij het selecteren en gebruiken van platte pakkingen moeten hun materiaal, grootte en gebruik worden bepaald volgens specifieke engineeringvereisten en toepassingsscenario's.
