Flensmoer
Zijn deze klachten bekend in machinewerkplaatsen en bouwplaatsen voor pijpleidingen? Gewone moeren hebben de neiging "af te breken" onder trillingen of zware belastingen, waardoor niet alleen het project wordt vertraagd, maar ook veiligheidsrisico's met zich meebrengen. Maar ervaren technici weten dat het vervangen van de moeren door een moer met een schijf het probleem vaak oplost: dat is de flensmoer. Vandaag zullen we dit "magische wapen tegen losraken" in detail uitleggen.
Wat zijn flensmoeren ?

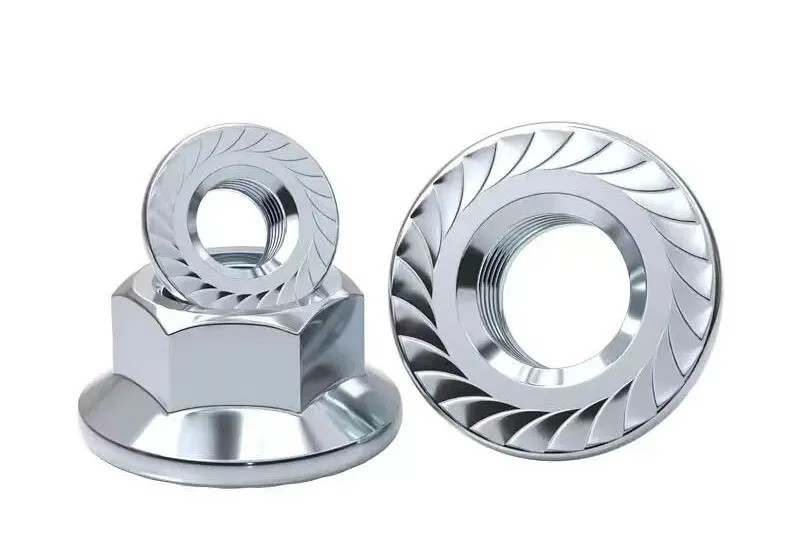

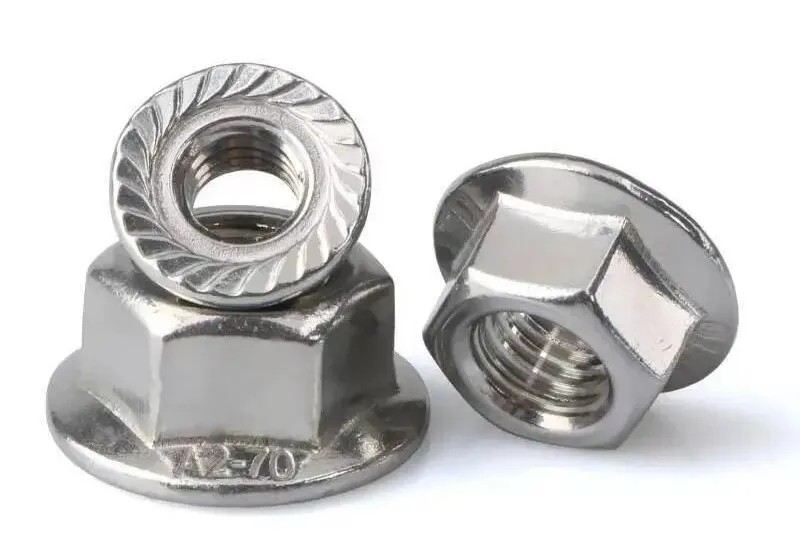

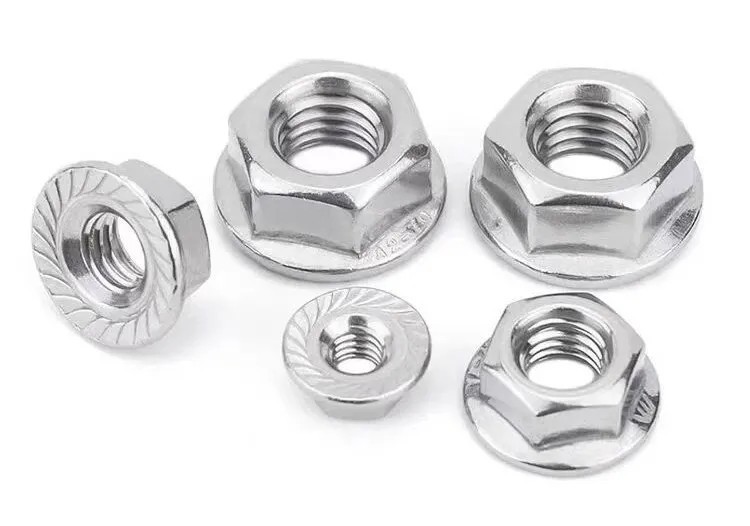

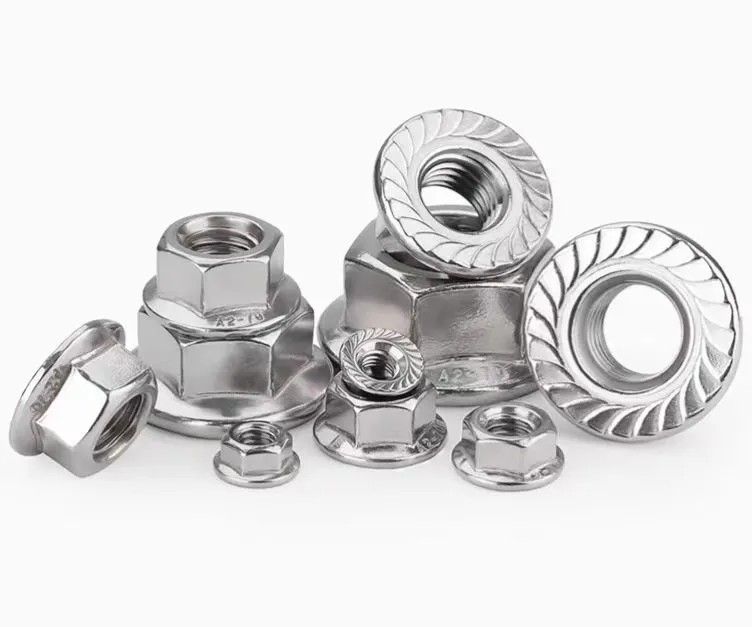

De veerbelaste moer, ook wel ringmoer of gekartelde moer genoemd, verschilt qua uiterlijk van een gewone zeshoekige moer: hij heeft een grote 'flens' aan één uiteinde, zoals een 'platte schoen' voor de moer, met enkele flenzen met fijne kartels of golvende lijnen. Onderschat dit ontwerp niet; het is de sleutel tot de stabiliteit ervan.
Vergeleken met een gewone moer elimineert het twee stappen: er is geen extra ring nodig, waardoor installatie in één stap mogelijk is; en het is niet nodig om herhaaldelijk te controleren op verkeerd uitgelijnde sluitringen, waardoor de montage-efficiëntie aanzienlijk wordt verbeterd. Vooral bij werkzaamheden op grote hoogte of in kleine ruimtes bespaart dit "geïntegreerde" ontwerp de werknemers veel moeite.
De kern van flensmoeren
De oorzaak van het loskomen van gewone moeren ligt in geconcentreerde druk en onvoldoende wrijving. Flensmoeren lossen dit probleem op via drie ontwerpkenmerken, die we één voor één zullen bespreken:
Drukverspreiding: het transformeren van ‘naaldpuntkracht’ in ‘vlakke kracht’
De brede flens verdeelt de aanhaalkracht van de moer gelijkmatig over het oppervlak van de verbonden delen, met een contactoppervlak dat 3-5 keer groter is dan dat van gewone moeren. Dit voorkomt inkepingen op het werkstukoppervlak en vermijdt draadstrippen veroorzaakt door overmatige plaatselijke spanning, waardoor het risico op losraken aan de bron wordt verminderd.
Mechanisch vergrendelslot: gekartelde tanden als "antislipklauwen"
Bij het aandraaien van een getande flensmoer grijpen de gekartelde tanden als klauwen op het oppervlak van de verbonden delen, waardoor een mechanische vergrendeling ontstaat. Deze "fysieke vergrendeling" is betrouwbaarder dan uitsluitend vertrouwen op draadwrijving om losraken te voorkomen; zelfs bij hoogfrequente trillingen in de apparatuur zal de moer niet "draaien en wegglijden".
Afdichtende hulpfunctie: blokkeert onzuiverheden voor verbeterde duurzaamheid
De flens past strak tegen het werkstukoppervlak en zorgt voor een zekere mate van afdichting om te voorkomen dat stof-, olie- en watervlekken in de schroefdraadopeningen terechtkomen, waardoor corrosie en roest worden verminderd en de levensduur van de verbinding wordt verlengd.
Flensmoer Avoidance Guide
Flensmoeren zijn niet voor alle scenario's geschikt; het kiezen van het verkeerde type kan geldverspilling zijn. Onthoud deze belangrijke selectiepunten:
Lichte, trillingsvrije scenario's
Voor toepassingen zoals het bevestigen van kledingkasten in huis of het monteren van lichte planken zijn gewone moeren perfect geschikt. Het anti-losloopvoordeel van flensmoeren is onnodig en verhoogt alleen maar de kosten.
Voor extra grote maten dient u de beschikbaarheid te bevestigen voordat u bestelt

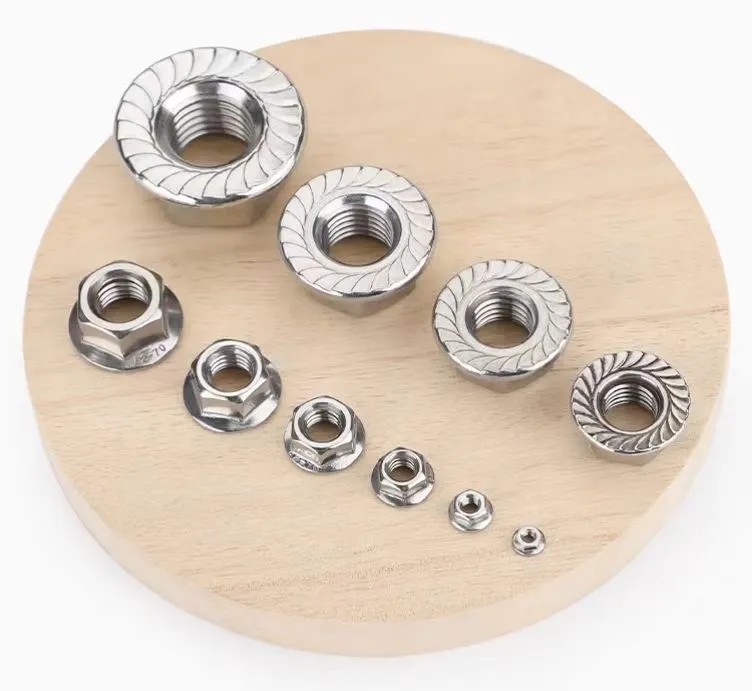

Flensmoeren die kleiner zijn dan M20 komen vaak voor, maar die groter dan M20 zijn meestal platte en tandloze ontwerpen, en fabrikanten houden ze over het algemeen niet op voorraad. Ze moeten vooraf op maat worden gemaakt om vertragingen als gevolg van last-minute bestellingen te voorkomen.
In omgevingen met hoge temperaturen en hoge corrosie is materiaal cruciaal
Gewone A3 stalen flensmoeren zijn niet bestand tegen hoge temperaturen en corrosie. Bij gebruik in chemische pijpleidingen of ketelapparatuur moet een 35CrMoA-legeringsmateriaal worden gekozen en het oppervlak moet bij voorkeur thermisch verzinkt zijn voor een sterkere corrosieweerstand.
| Toepasselijke scenario's | Aanbevolen typen | Materiaalaanbevelingen | Implementatie standaard |
| Huishoudelijke apparaten, lichte rekken | Standaard flensmoeren (ongetand) | A3 koolstofarm staal | GB/T 6177.1-2016 |
| Motoren, waterpompen, trilschermen | Borgflensmoeren (getand) | 45# staal | GB/T 6177.1-2016 |
| Bouwmachines, autochassis | Flensmoeren met hoge sterkte | 40Cr/35CrMoA | GB/T 6177.1-2016 |
Voorzorgsmaatregelen voor gebruik
De kernprincipes van het gebruik van flensmoeren zijn "juiste typeselectie, gestandaardiseerde installatie, geschikte bedrijfsomstandigheden" om losraken of falen als gevolg van onjuiste selectie of bediening te voorkomen.
I. Typeselectie en afstemming: Correcte selectie is van fundamenteel belang (selecteer het type op basis van de bedrijfsomstandigheden, materiaal dat geschikt is voor de omgeving en nauwkeurige overeenstemming met de specificaties).
II. Installatie en bediening: Details bepalen de stabiliteit (maak de pasvlakken schoon, controleer het aanhaalmoment en vermijd het gebruik van extra ringen).
III. Geschikte bedrijfsomstandigheden: Vermijd valkuilen bij het gebruik (vermijd misbruik in bepaalde scenario's, zorg voor bescherming voor speciale omgevingen en verbied het mengen van materialen).
IV. Onderhoud en inspectie: Verleng de levensduur (regelmatige inspecties, tijdige vervanging van defecte moeren en vermijding van hergebruik).
